Z-Cab Exterieur

Das mittelständische Unternehmen Ziegler ist bekannt für sein qualitativ hochwertiges und innovatives Feuerwehr-Komplettprogramm. Die Z-Cab Grundkonstruktion ist als Aluminiumgerippe ausgeführt. Auf dieses werden GFK Elemente aufgebracht. Die Aufteilung ermöglicht Breiten- und in geringerem Maße Höhenvariabilität durch Zuschnitt werkzeugfreier Bauteile. Ergänzt wird das Z-Cab durch eine leicht an unterschiedliche Fahrerhäuser zu adaptierende Plattform für die Signalanlagen. Die Plattform kann komplett an der Werbank vormontiert und dann aufgesetzt und angeschlossen werden. Wir waren neben dem Designkonzept auf für die Vorkonstruktion der GFK Teile inklusive Tür mit A- und B-Flächen verantwortlich.

WESTFALIA


Ford Freizeitfahrzeuge
Exterieur

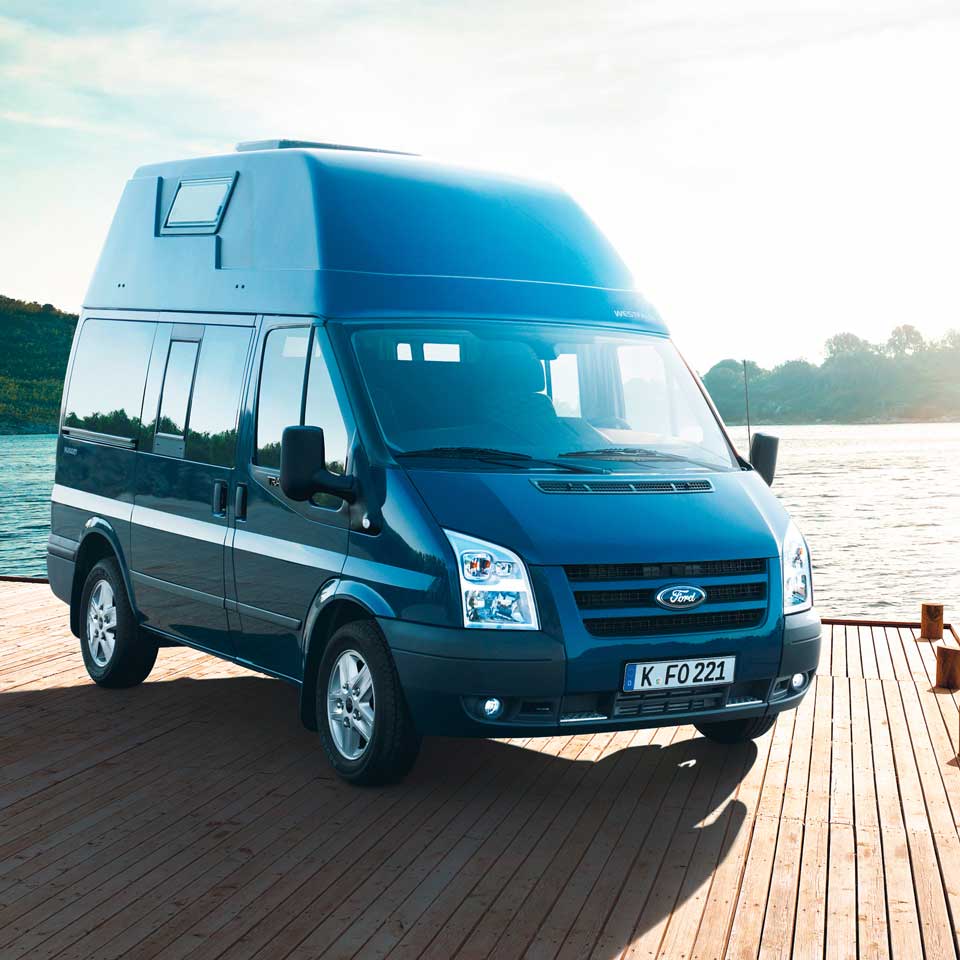

Westfalia leistet den Ausbau des Ford Transit zum Freizeitfahrzeug in folgenden Varianten: Euroline, Euroline Office, Nugget mit Hochdach und Nugget mit Aufstelldach. Das Design beinhaltet die Formgebung des Hochdachs und des Aufstelldaches inklusive 3D Datensatz für den GFK-Formenbau sowie die Farbgrafik für alle Fahrzeuge. Das Herausarbeiten der Fahrzeugfamilie und das Zusammenspiel mit dem neuen Design des Ford Transit bildeten die Gestaltungsschwerpunkte.





AEBI SCHMIDT (Deutschland)

Airport-Familie CJS & TJS
Produktentwicklungen

Das Projekt beinhaltete das Re-Design zweier bestehender Fahrzeuge der Airport-Familie. Im Vorfeld des eigentlichen Projektstarts wurde von uns ein Workshop initiiert. Teilnehmer bestanden aus Geschäftsführung, Produktmanagement, Marketing, Vertrieb, Einkauf und Konstruktionsteam.Ergebnis war die gemeinsame Schärfung der Zielsetzung eines Designprojektes: Dies bedeutet das Etablieren einer Linienführung, die auch als Leitlinie für die Gestaltung weiterer Fahrzeuge der Marke Schmidt stehen kann. Unsere weitere Leistung umfasste das Gleichteil- und Werkzeugkonzept sowie Design und die Konstruktion der GFK Hauben. Zur Designfreigabe wurde von uns ein 1:1 Mock-Up der Hauben angefertigt.

DeutschlandGrossbritannien


MLR System GmbH

Fahrerloses Transport System (FTS)

Die MLR System GmbH ist einer der weltweit führenden Anbieter für Logistik- und Materialflusssysteme. Unsere Aufgabe umfasste das Re-Design eines bestehenden FTS für den Betrieb in Großkliniken. Aufgrund der strengen Hygieneanforderungen wird das Design ausschließlich in Edelstahl umgesetzt. Fugendichtigkeit und Überlappung der Baugruppen galt es in der Gestaltung zu berücksichtigen. Die Fahrzeuge besitzen mit 150mm einen im Wettbewerb unerreichten Hub. Die Optimierung der Controlsanordnung trägt visuell zu einer ausbalancierten Gestaltung und resultiert in einem intuitiveren Bedienkonzept.



210929 AGV Studie IVT Challenge 07



MLR System GmbH

Driverless Transport System (AGV)

MLR System GmbH is one of the world‘s leading suppliers of logistics and material flow systems. Our task included the re-design of an existing AGV for operation in large clinics. Due to strict hygiene requirements, the design is implemented exclusively in stainless steel. Joint tightness and overlapping of the assemblies had to be taken into account in the design. The vehicles have a stroke of 150mm, which is unrivalled in the competition. The optimisation of the control arrangement contributes visually to a balanced design and results in a more intuitive operating concept.
